ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ НАПАИВАЕМЫЕ ДЛЯ РЕЗЦОВ
для отрезных и прорезных резцов

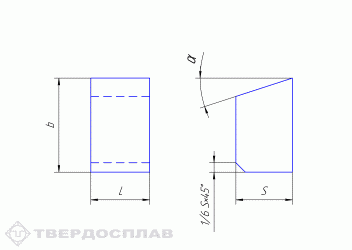

 исполнение 1 |

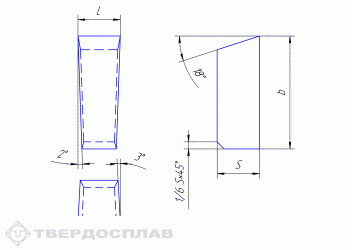

 исполнение 2 |
| Обозначение пластин | Размеры, мм | ||||
|---|---|---|---|---|---|
| Исполнение 1 | Исполнение 2 | L | b | s | α, град |
| 13492 | 3 | 10 | 3 | ||
| 13011 | 3,5 | 8 | 3 | 0 | |
| 13031 | 3,5 | 8 | 3 | 0 | |
| 13512 | 3,5 | 10 | 3,5 | ||
| 13532 | 4 | 12 | 4 | ||
| 13051 | 4,5 | 10 | 4 | 14 | |
| 13071 | 4,5 | 10 | 4 | 18 | |
| 13552 | 4,5 | 12 | 4,5 | ||
| 13572 | 5 | 14 | 5 | ||
| 13131 | 5,5 | 12 | 5 | 14 | |
| 13151 | 5,5 | 12 | 5 | 18 | |
| 13592 | 6 | 16 | 6 | ||
| 13171 | 6,5 | 14 | 6 | 14 | |
| 13351 | 6,5 | 14 | 6 | 18 | |
| 13612 | 8 | 18 | 7 | ||
| 13371 | 8,5 | 16 | 8 | 14 | |
| 13391 | 8,5 | 16 | 8 | 18 | |
| 13632 | 10 | 20 | 8 | ||
| 13411 | 10,5 | 18 | 10 | 14 | |
| 13431 | 10,5 | 18 | 10 | 18 | |
| 13652 | 12 | 20 | 10 | ||
| 13191 | 12 | 20 | 10 | 18 | |
| 13451 | 12,5 | 20 | 12 | 14 | |
| 13471 | 12,5 | 20 | 12 | 18 |
